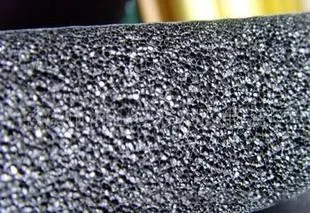

1.發(fā)泡孔不足問(wèn)題： 發(fā)泡過(guò)程中孔洞數(shù)量不足，影響產(chǎn)品質(zhì)量。



原因分析：



發(fā)泡劑質(zhì)量問(wèn)題，如過(guò)期或不合格。橡膠產(chǎn)品定價(jià)

膠料可塑度未達(dá)標(biāo)，難以形成足夠的發(fā)泡空間。

混煉過(guò)程中溫度過(guò)高，導(dǎo)致發(fā)泡劑提前分解失效。

膠料存放不當(dāng)，時(shí)間過(guò)長(zhǎng)或溫度過(guò)高，發(fā)泡劑部分揮發(fā)或分解。

硫化速度過(guò)快，與發(fā)泡速度不匹配。橡膠密封圈檢測(cè)

施加壓力過(guò)高，壓制了發(fā)泡劑產(chǎn)生的氣體膨脹。



解決對(duì)策：



驗(yàn)證并更換合格且在有效期內(nèi)的發(fā)泡劑。T形橡膠密封圈

調(diào)整膠料配方，增加可塑度，必要時(shí)重新混煉以提升發(fā)泡效果。

控制密煉機(jī)及輥筒溫度，避免膠料焦燒，對(duì)高溫混煉的膠料進(jìn)行適當(dāng)處理。

定期返煉長(zhǎng)時(shí)間存放的膠料，確保其性能穩(wěn)定。

調(diào)整配方，協(xié)調(diào)硫化劑與發(fā)泡劑的分解溫度，確保兩者速度同步。

根據(jù)發(fā)泡需求調(diào)整設(shè)備壓力，避免抑制發(fā)泡。橡膠平墊圈規(guī)格表



2.填充模不足問(wèn)題： 模具填充不完整，產(chǎn)品存在缺陷。



原因分析：



膠料用量不足，無(wú)法填滿模具。

模具表面粗糙或未清潔，增加膠料流動(dòng)阻力。

模具結(jié)構(gòu)復(fù)雜，與膠料流動(dòng)性不匹配，頂部難以填充。

模腔內(nèi)空氣未排盡，影響膠料完全填充。



解決對(duì)策：



精確稱量膠料，確保足量。

提升模具光潔度，定期清潔模具。

優(yōu)化模具設(shè)計(jì)，增加排氣孔，改善分模結(jié)構(gòu)。

調(diào)整工藝參數(shù)，確保模腔內(nèi)空氣充分排出。汽車(chē)橡膠硅膠配件定制廠家



3. 發(fā)泡孔不均勻問(wèn)題： 發(fā)泡孔大小不一，影響產(chǎn)品性能。



原因分析：



發(fā)泡劑結(jié)團(tuán)或顆粒過(guò)大。

混煉不均勻，發(fā)泡劑分布不均。

配合劑含水高，膠料含空氣或雜質(zhì)。

硫化不充分，出模后繼續(xù)發(fā)泡。



解決對(duì)策：



篩選或粉碎發(fā)泡劑，確保其分散均勻。

加強(qiáng)混煉工藝，確保發(fā)泡劑均勻分布。新能源產(chǎn)業(yè)橡膠硅膠配件定制廠家

干燥配合劑，清除膠料中空氣和雜質(zhì)，確保充分硫化。



4. 過(guò)硫化與欠硫化問(wèn)題



過(guò)硫化：



現(xiàn)象： 表面變色，孔眼小，硬度高，邊緣開(kāi)裂。

原因： 操作不當(dāng)、溫度過(guò)高、硫化時(shí)間過(guò)長(zhǎng)或儀表故障。

對(duì)策： 檢查并維修設(shè)備，嚴(yán)格執(zhí)行操作規(guī)范。



欠硫化：



現(xiàn)象： 出模后繼續(xù)發(fā)泡，導(dǎo)致硬度低、強(qiáng)度差、變形大或孔眼爆破。

原因： 硫化不足，氣孔內(nèi)壓大于外壓。

對(duì)策： 檢查并調(diào)整設(shè)備，確保硫化時(shí)間充足，遵循操作規(guī)范。連接器硅膠防水嗎



發(fā)泡制品質(zhì)量控制指標(biāo)：



表觀密度低。

機(jī)械強(qiáng)度在0.5-1.6Mpa范圍內(nèi)。

靜壓縮永久變形控制。

硬度達(dá)標(biāo)。

沖擊彈性良好。

連續(xù)動(dòng)疲勞性能穩(wěn)定。

通過(guò)老化試驗(yàn)（70°C70小時(shí)；100°C24小時(shí)）。

低溫試驗(yàn)合格。汽車(chē)連接器硅膠墊





特別聲明：內(nèi)容來(lái)源 橡膠技術(shù)李秀權(quán)工作室 僅供參考，以傳遞更多信息而不是盈利。版權(quán)屬于原作者。如有侵權(quán)，請(qǐng)聯(lián)系刪除。
