橡膠模壓硫化工藝在橡膠制品的制造過程中占據(jù)著舉足輕重的地位。此工藝通過模具施加的壓力與熱量，促使橡膠混合料在模腔內流動、填充，并最終完成硫化反應。然而，硫化過程中模腔內氣體的有效排出，對于確保制品的外觀質量、內部結構的緊密度及機械性能的優(yōu)劣具有直接影響。硅橡膠密封圈發(fā)霉



因此，優(yōu)化排氣設計，減少氣體在模腔內的滯留，成為提升模壓硫化工藝水平的關鍵所在。本文將從硫化機理、模具設計、排氣策略及其實施細節(jié)等方面，全面剖析橡膠模壓硫化中的排氣技術。T形橡膠密封圈



一、橡膠模壓硫化的基礎機制



橡膠模壓硫化涉及橡膠混合料在模具中的流動填充、氣體排出以及硫化交聯(lián)等多個環(huán)節(jié)。硫化過程中，橡膠在高溫高壓環(huán)境下逐漸發(fā)生交聯(lián)反應，形成具備特定性能和尺寸的橡膠制品。但氣體的滯留可能引發(fā)以下質量問題：



氣孔與疏松：滯留氣體會形成氣泡或疏松區(qū)域，影響制品的致密性。廠家定制新能源產業(yè)橡膠硅膠配件



硫化不均：局部氣體滯留會干擾熱量傳遞，導致硫化程度不一。



外觀瑕疵：氣體可能導致制品表面出現(xiàn)凹陷、裂紋等缺陷。



因此，有效排除氣體是提升制品質量的關鍵。新能源產業(yè)硅橡膠硅膠配件廠家電話



氣體來源分析



模壓硫化過程中氣體的主要來源包括：



混煉料夾帶：混煉過程中混入的空氣。



助劑分解：某些添加劑在加熱時釋放的氣體。



裝料不當：裝料過多或過少導致的氣體分布不均。新能源產業(yè)橡膠硅膠配件有哪些廠家



二、模具設計對排氣效率的影響



模具設計是影響排氣效率的核心因素，合理的模具設計能為氣體排出提供順暢的通道。汽車橡膠硅膠配件有哪些廠家

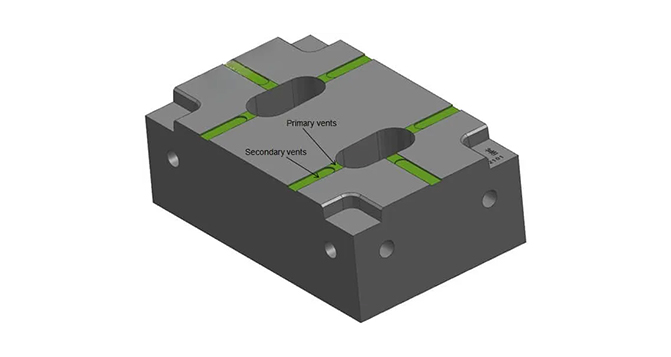

排氣槽設計：排氣槽是模具中用于排放氣體的通道，其設計需考慮材料流動性、模具結構及制品形狀。排氣槽應設置在氣體易滯留的區(qū)域，如型腔的最高點或末端。深度通常為0.020.1mm，寬度為0.52mm，形式可根據(jù)型腔形狀靈活調整。耐高溫橡膠密封圈



分型面間隙：分型面間隙也是重要的排氣通道。間隙大小一般為0.01~0.05mm，需避免過大導致膠料流出形成飛邊。橡膠產品價格



模具動態(tài)配合：模具的動態(tài)配合（開合動作）能增強排氣效果。通過控制開合時間和閉合壓力，可有效排出滯留氣體。新能源汽車電池橡膠密封圈



三、模壓硫化中的排氣策略



初始排氣：在模具完全閉合前，利用分型面或排氣槽釋放初始氣體。此策略適用于結構簡單、氣體滯留較少的制品，如平板硫化制品。新能源汽車硅膠橡膠密封墊

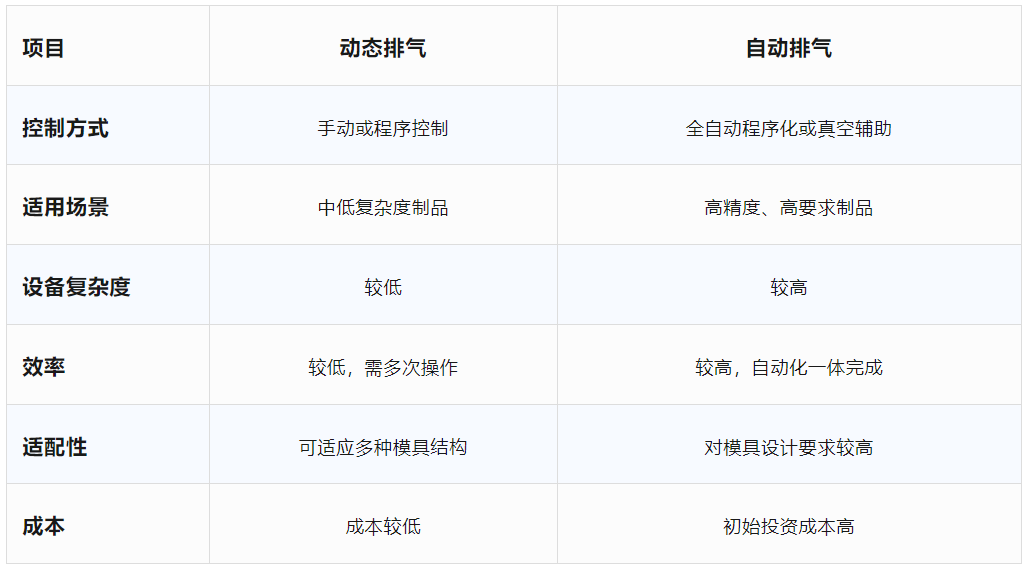

動態(tài)排氣：通過模具的反復開合，動態(tài)排氣能逐步排出模腔深處的氣體，尤其適用于復雜型腔或厚壁制品。排氣次數(shù)通常為2~4次，開合時間1~3秒，開模間隙0.5~2mm。



自動排氣：利用排氣閥或真空系統(tǒng)，結合硫化機的程序控制，自動釋放模腔內氣體。此方法適用于高精度、高要求的制品，如醫(yī)療橡膠件、航空航天零件。連接器硅膠密封圈設計方法





四、排氣工藝的優(yōu)化措施



優(yōu)化膠料準備：提高混煉工藝質量，減少膠料含氣量；采用預熱工藝，提高材料流動性，提前排出部分氣體。



模具預熱：硫化前將模具加熱至工藝溫度，減少溫差引起的氣體滯留。儲能器橡膠密封圈



調整壓力與速度：合理控制模具閉合速度和壓力遞增曲線，避免氣體因閉模過快而被困。儲能器橡膠密封圈



真空輔助排氣：在復雜制品生產中，結合真空系統(tǒng)抽取模腔內氣體，實現(xiàn)更徹底的排氣。



優(yōu)化排氣次數(shù)與間隔：根據(jù)制品特性設置最佳排氣周期，如增加厚壁制品的排氣次數(shù)。儲能器橡膠密封圈



綜上所述，橡膠模壓硫化中的排氣技術對于提升制品質量至關重要。從模具設計到排氣策略的選擇，再到工藝細節(jié)的優(yōu)化，每一步都需精心策劃與實施。通過綜合運用各種排氣技術，可有效減少氣孔、硫化不均等缺陷，實現(xiàn)橡膠制品的高質量制造。在實際生產中，應根據(jù)制品需求靈活調整排氣工藝，以達到最佳的生產效率和經濟效益。





特別聲明：內容來源 橡膠網 僅供參考，以傳遞更多信息而不是盈利。版權屬于原作者。如有侵權，請聯(lián)系刪除。
